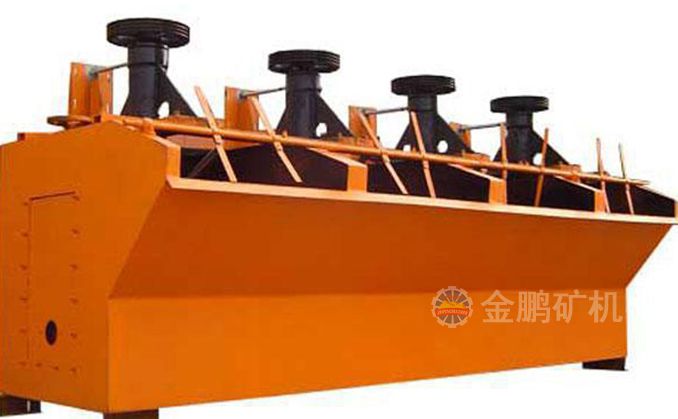

GF型浮选机

该浮选机适用于有色、黑色、贵金属和非金属矿物的选别,主要适用于中、小型企业,所处理的物料粒度范围为0.074mm占45%~98%,矿浆浓度<45%。

全国24小时客服热线:13791177802

产品目录

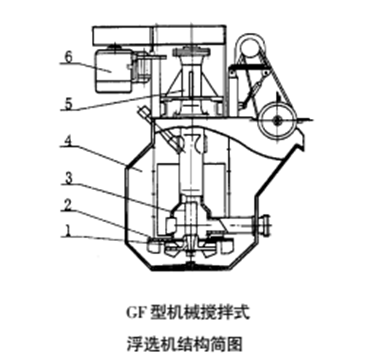

产品结构


1-叶轮、2-盖板、3-中心筒、4-槽体、5-轴承体、6-电动机

产品工作原理

GF

型浮选机当叶轮旋转时,叶轮上叶片中心区形成负压,在此负压作用下,抽吸空气、

给矿及泡沫中矿.

空气和矿浆同时进人上叶片间,

与此同时下叶片从槽底抽吸矿浆进入下叶

片间。

在叶轮叶片中部上下两股矿浆流合并,

继续向叶轮周边运动,

矿浆一空气混合物离开

叶轮后流经盖板,

并由盖板的折角叶片稳流和定向后进人槽内主体矿浆中。

矿化气泡上升到

表面形成泡沫层,

槽内矿浆一部分返回叶轮下叶片进行再循环,

另一部分进人下一槽进行再

选别或排走。

GF

型浮选机当叶轮旋转时,叶轮上叶片中心区形成负压,在此负压作用下,抽吸空气、

给矿及泡沫中矿.

空气和矿浆同时进人上叶片间,

与此同时下叶片从槽底抽吸矿浆进入下叶

片间。

在叶轮叶片中部上下两股矿浆流合并,

继续向叶轮周边运动,

矿浆一空气混合物离开

叶轮后流经盖板,

并由盖板的折角叶片稳流和定向后进人槽内主体矿浆中。

矿化气泡上升到

表面形成泡沫层,

槽内矿浆一部分返回叶轮下叶片进行再循环,

另一部分进人下一槽进行再

选别或排走。

GF

型浮选机当叶轮旋转时,叶轮上叶片中心区形成负压,在此负压作用下,抽吸空气、

给矿及泡沫中矿.

空气和矿浆同时进人上叶片间,

与此同时下叶片从槽底抽吸矿浆进入下叶

片间。

在叶轮叶片中部上下两股矿浆流合并,

继续向叶轮周边运动,

矿浆一空气混合物离开

叶轮后流经盖板,

并由盖板的折角叶片稳流和定向后进人槽内主体矿浆中。

矿化气泡上升到

表面形成泡沫层,

槽内矿浆一部分返回叶轮下叶片进行再循环,

另一部分进人下一槽进行再

选别或排走。

   GF型浮选机当叶轮旋转时,叶轮上叶片中心区形成负压,在此负压作用下,抽吸空气、给矿及泡沫中矿.空气和矿浆同时进人上叶片间,与此同时下叶片从槽底抽吸矿浆进入下叶片间。在叶轮叶片中部上下两股矿浆流合并,继续向叶轮周边运动,矿浆一空气混合物离开叶轮后流经盖板,并由盖板的折角叶片稳流和定向后进人槽内主体矿浆中。矿化气泡上升到表面形成泡沫层,槽内矿浆一部分返回叶轮下叶片进行再循环,另一部分进人下一槽进行再选别或排走。

产品优势

1)自吸空气,自吸空气量可达1.2㎥/㎡·min;

2)自吸矿浆,能从机外自吸给矿和泡沫中矿,浮选机作业间可平面配置;

3)槽内矿浆循环好,液面平稳,槽内矿浆无旋转现象,无翻花;

4)分选效率高,提高粗粒和细粒矿物的回收率;

5)功率低,比同规格的同类浮选机节省功耗15%~20%,同时又能吸入足量的空气和矿浆;

6)易损件寿命长,特别是叶轮、定子的寿命比同类浮选机延长一倍以上。

产品参数

GF型浮选机技术性能

型号规格

容积(m3)

槽体尺寸

电机功率(kw)

生产能力(m3/min)

吸气量(m3/m2.min)

刮板电机功率(kw)

重量(kg)

长×宽×高(m×m×m)

GF-0.35

0.35

0.7×0.7×0.73

1.5

0.1-0.2

1.2

0.75

470

GF-0.7

0.7

0.9×0.9×0.9

3

0.1-0.4

1.2

1.1

932

GF-1.1

1.1

1.1×1.1×1.0

5

0.2-0.5

1.2

1.1

1370

GF-2

2

1.40×1.40×1.15

7.5

0.3-1.0

1.2

1.5

1750

GF-3

3

1.50×1.85×1.20

11

0.5-1.5

1.2

1.5

2230

GF-4

4

1.60×2.15×1.25

15

0.5-2.0

1.2

1.5

2585

GF-6

6

2.0×2.5×1.3

22

1.0-3.0

1.2

1.5

3300

GF-8

8

2.2×2.9×1.4

30

1.0-4.0

1.2

1.5

4130

GF-10

10

2.2×2.9×1.7

30

2.0-6.0

1.2

1.5

4500

GF-16

16

2.85×3.80×1.70

45

3.0-8.0

1.2

2.2

8320

GF-20

20

2.85×3.80×2.00

45

4.0-10.0

1.2

2.2

8670

GF-24

24

3.15×4.15×2.00

55

5.0-12.0

1.2

2.2

8970

GF-28

28

3.15×4.15×2.30

55

5.0-14.0

1.2

2.2

9480

GF-42

42

3.60×4.80×2.65

75

8.0-20.0

1.2

3

19400
