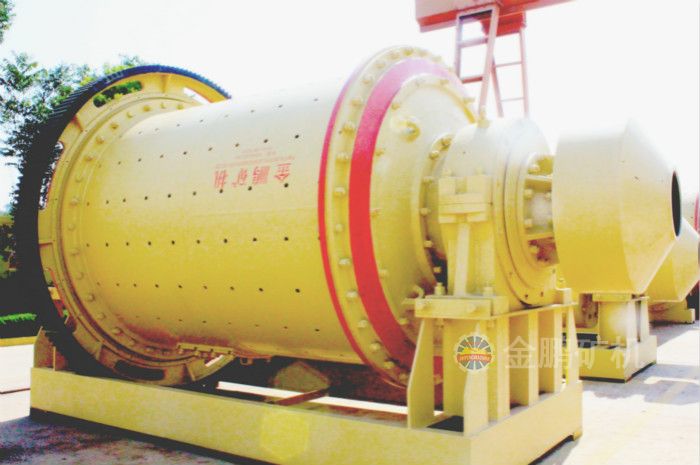

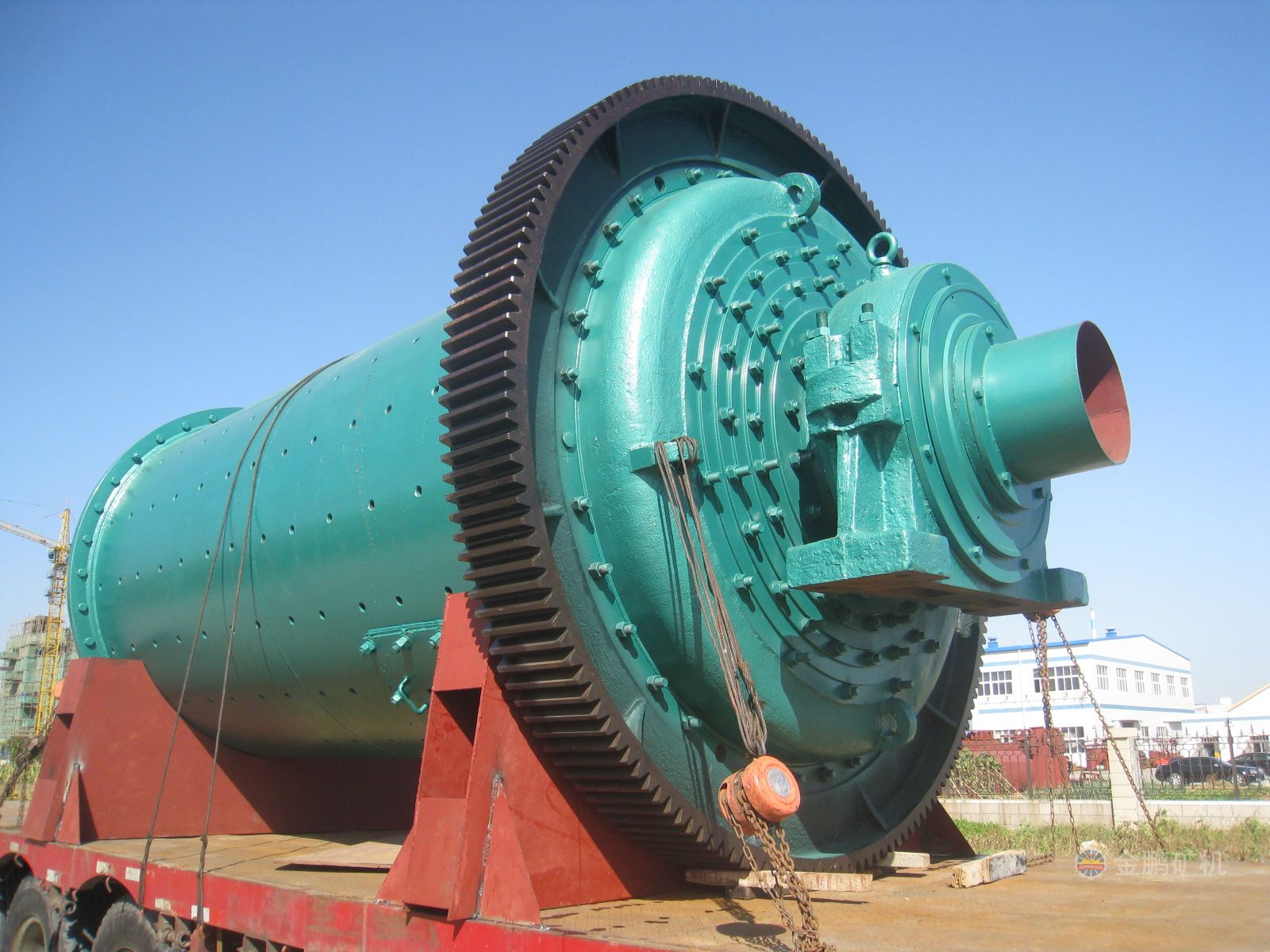

湿式格子型球磨机

湿式格子型球磨机是一款传统的、靠排矿格子强制排矿的球磨机。如果采用多段磨矿,一般用在一段磨矿。它的筒体使用高耐磨衬板,具有良好的耐磨性,使用寿命长,维护方便。

全国24小时客服热线:400-6969-268

产品目录

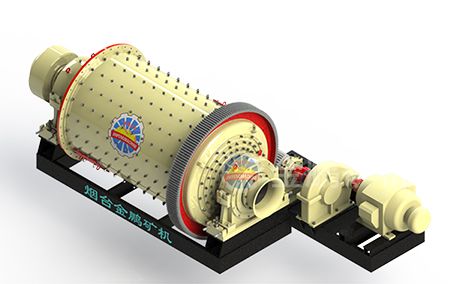

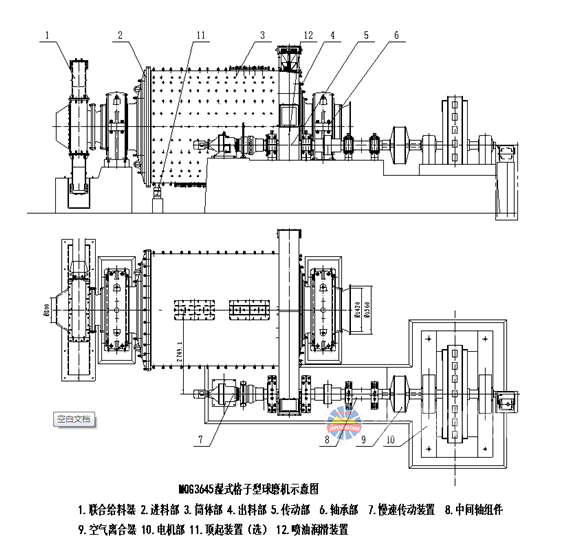

产品结构



产品工作原理

电机通过齿轮副的传动与减速,驱动磨机筒体以适当的转速旋转放置筒体内的磨矿介质在离心力、磨擦力与重力的作用下,被提升到一定的高度后,呈抛起或跌落状态下落,筒体内物料受介质冲击作用而被击碎,同时,由于介质的滚动或滑动,使物料受磨剥作用而被磨碎。磨碎后的物料经出料口排出。根据需要,磨机可以配置空气离合器、慢速驱动装置、顶起装置、喷射润滑装置等。球磨机主轴承可根据需要,采用普通滑动轴承、动静压轴承、静压轴承、滚动轴承。

产品优势

1、大型球磨机带有顶起装置,便于检修;

2、大型球磨机带慢速传动,便于检修和启动;

3、大型球磨机大小齿轮采用油雾润滑,保证大小齿轮润滑可靠,延长大小齿轮使用寿命,节省润滑油;

4、大型球磨机带有空气离合器,采取柔性启动,减少球磨机启动时对选厂电网造成较大冲击。

产品参数

型号筒体电动机外形尺寸有效容积最大装 球量(t)重量
直径mm长度mm转速r/min型号功率kw   宽(m3)(kg)
(mm)(mm)(mm)

MQG 090990090039.2Y225S-818.54027221320150.450.964400
MQG 0918900180039.2Y225M-8224196233620150.91.925340
MQG 12121200120031.3Y250M-8304500210417331.12.411438
MQG 12241200240031.3Y280M-8455764210417332.44.613200
MQG 15151500150030.9JR115-8606094274321702.5513120
MQG 15301500300030.9JR117-8806800274321705.088.619166
MQG 15451500450030.9JR127-81309085309121706.5711.322147
MQG 21222100220024.05JR128-81557750445035336.61642500
MQG 21302100300024.05JR137-821083304450353392044260
MQG 21452100450024.05JR138-82459933445035331323.550348
MQG 24302400300022.5JR138-8A28088235113389412.122.558328
MQG 24362400360022.5JR138-8B32094555113389414.52661308
MQG 27272700270021.6JR138-8B32086435722467415.33083145
MQG 27362700360021.6JR1510-8400104635942467418.43689120
MQG 27452700450021.6TDMK500-3250011471590746742345109318
MQG 32363200360018.5TDMK630-36630124427030515025.651144241
MQG 32453200450018.5TDMK800-36800139757030515032.865153390
MQG 36393600390017.3TDMK1000-401000150007200630036.275168800
MQG 36453600450017.3TDMK1250-401250152007750630041.890179900
MQG 36503600500017.3TDMK1400-401400176007750630046.496183000
MQG 36603600600017.3TDMK1600-401600170008800650055.7120204000
MQG 40604000600016.2TDMK1700-301700174009500760069.8137214000
MQG 45604500600015..3TDMK2300-3023001780010500760087158294000
