XCF/KYF充气机械搅拌浮选机

XCF型具有自吸矿浆能力,可水平配置,不需要泡沫泵,但功耗较KYF略高一些,而KYF型无自吸矿浆能力,功率较低;因而一般都将XCF型和KYF型配置成机组,XCF型为吸入槽,KYF型为直流槽,联合机组可水平配置,不需泡沫泵。

全国24小时客服热线:400-6969-268

产品目录

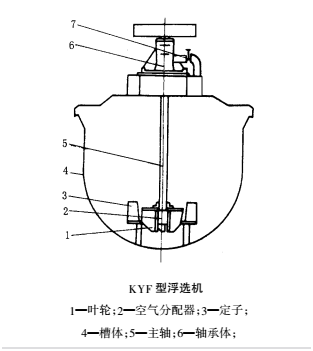

产品结构



产品工作原理

XCF型浮选机工作时,随着叶轮的旋转,槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间,同时,由鼓风机给入的低压空气经空心轴和叶轮腔的空气分配器,也进入其中。矿浆与空气在叶片之间充分混合后,从叶轮上半部周边向斜上方推出,由定子稳流和定向后进入整个槽中。气泡上升到泡沫稳定区,经过富集过程,泡沫从溢流堰自流溢出,进入泡沫槽。还有一部分矿浆向叶轮下部流去,再经叶轮搅拌,重新混合形成矿化气泡,剩余的矿浆流向下一槽,直到最终成为尾矿。

产品优势

XCF型与KYF型浮选机均属充气型浮选机,叶轮直径小,圆周速度低,可降低功率30-50%;槽内设有一个空气分配器,因而空气分散均匀;叶轮起离心泵作用,可使固体颗粒充分悬浮;采用U型槽结构,可使尾砂沉淀积最少;叶轮结构及叶片间隙流倒设计合理,叶轮磨损较均匀,叶轮、定子使用寿命长。

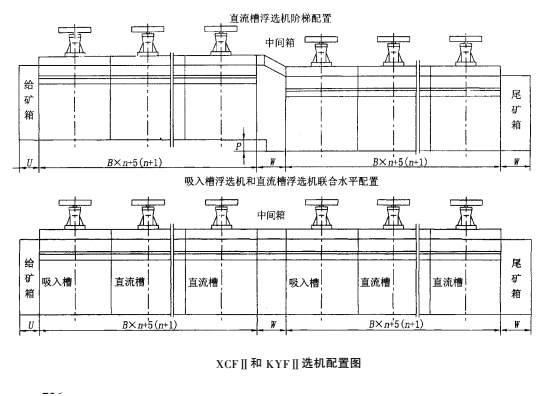

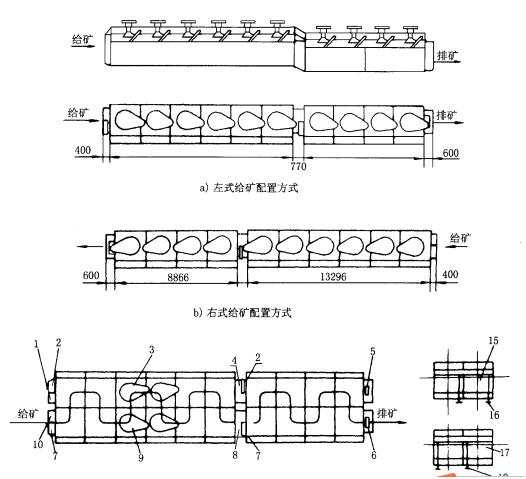

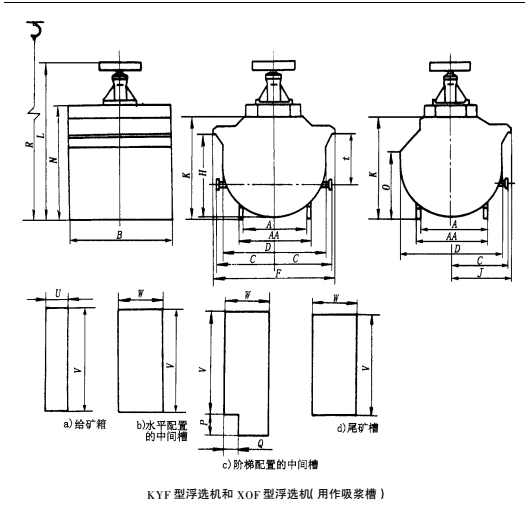

KYF型无自吸矿浆能力,功率较低;而XCF型具有自吸矿浆能力,可水平配置,不需要泡沫泵,不同的是在叶轮上方特别设定有一个定子,以形成一个特别的负压区,但功耗较KYF略高一些,因而一般都将XCF型和KYF型配置成机组,XCF型为吸入槽,KYF型为直流槽,联合机组可水平配置,不需泡沫泵。

XCFⅡ/KYFⅡ浮选机联合机组采用“U"型槽体,空心轴充气和悬挂定子,尤其是采用了一种新式叶轮。这是一种叶片后倾一个角度的锥型叶轮,类似于高比转速的离心泵轮,扬送矿浆量大、压头小、功耗低且结构简单,同时空气分散好、叶轮起离心泵作用,使固体在槽内保持悬浮状态,操作管理方便。




产品参数

XCF型充气机械搅拌浮选机技术性能
型号有效容积m3处理能力m3/min叶轮直径mm叶轮转数r/min鼓风机风压kpa最大充气量m3/m2·min电机功率kw单槽重量kg
搅拌用刮板用
XCF-110.2-1400358≥12.625.51.11154
XCF-220.4-2470331≥14.77.51659
XCF-330.6-3540266≥19.8111.52259
XCF-441.2-4620215≥19.8152669
XCF-883.0-8720185≥21.6223968
XCF-16164--16860160≥25.5376520
XCF-20205-10910155≥25459200
XCF-24244-24950153≥30.4559660
XCF-30307-151000141≥315514810
XCF-383810-381050136≥34.35517000
XCF-404010-381050138≥34.37517500
XCF-505010-251120110≥339022000
XCF-707013-501200103≥359026200
KYF型充气机械搅拌浮选机技术性能
型号有效容积m3处理能力m3/min叶轮直径mm叶轮转数r/min鼓风机风压kpa最大充气量m3/m2·min电机功率kw单槽重量kg
搅拌用刮板用
KYF-110.2-1340281≥12.6241.1826
KYF-220.4-2410247≥14.75.51419
KYF-330.6-3480219≥19.87.51.51885
KYF-441.2-4550200≥19.8112206
KYF-883.0-8630175≥21.6153600
KYF-16164.0-16740160≥25.5305900
KYF-20205-20780155≥25378240
KYF-24244-24800150≥30.4378540
KYF-30307-30900141≥314513820
KYF-383810-38880139≥34.34516500
KYF-404010-38950138≥34.35517000
KYF-505010-401030120≥337522000
KYF-707013-501120110≥359026200
