解吸电解成套设备

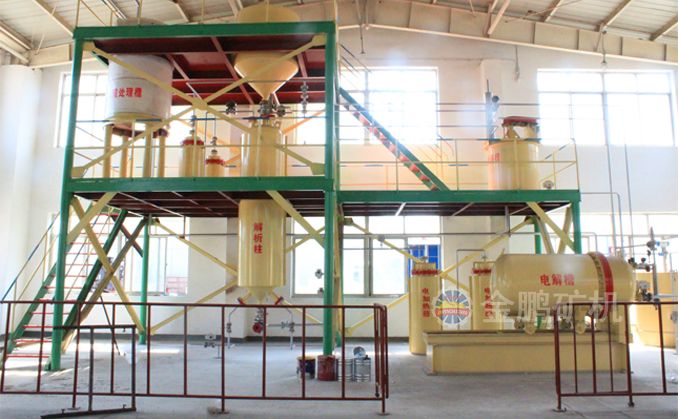

解吸电解系统成套设备包括:解吸柱、电解槽、电加热器、解吸液槽、过滤器、电控柜、整流柜、循环泵、活性炭再生窑等。高效低耗快速解吸电解炭提金系统用于黄金矿山炭浆厂载金炭的处理。可以使金脱离载金炭并沉淀成高品位的金泥,为生产成品金所必需。

全国24小时客服热线:13791177802

产品目录

系统设备

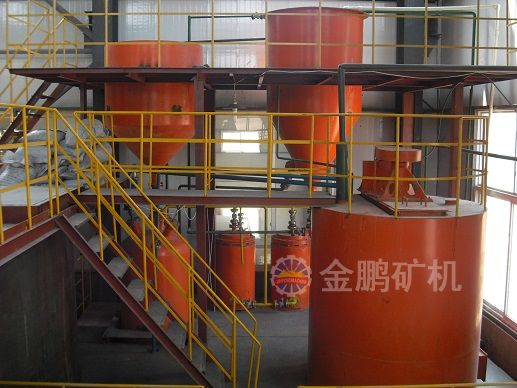

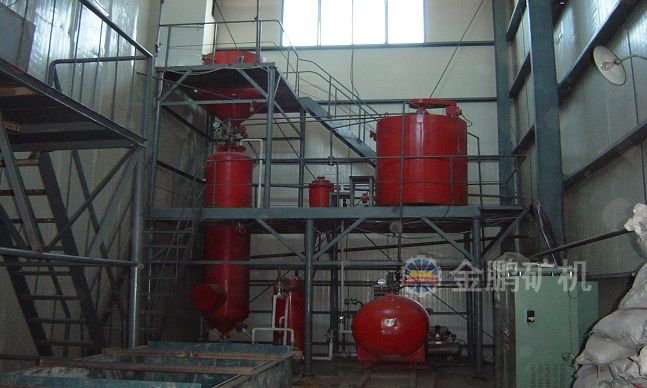

解吸电解系统成套设备包括:解吸柱、电解槽、电加热器、解吸液槽、过滤器、电控柜、整流柜、循环泵、活性炭再生窑等。


产品优势

高效低耗快速解吸电解炭提金系统是具有高效、低耗、快速特点的自动控制、高温、高压、无氰解吸电解炭提金装备系统。系统自动化程度高,安全设施齐全,技术指标优秀,操作简单方便,运行稳定可靠。

我公司生产的高温高压解吸电解系统(IPS)相对于常规扎德拉(Zadra)解吸法具有如下优点:

1、解吸电积周期短(12~14h);

2、解吸率高,解吸炭金品位在30~100g/t;

3、解吸液成分简单,无剧毒和易燃成分;

4、解吸电积作业均处于密闭压力系统之中,产品管理安全可靠,车间内无刺激性气体逸出,工作条件好,劳动强度低;

5、系统操作条件控制严格,生产技术指标稳定。

6、解吸结束后,贫液含金一般低于2.5g/m3,解吸炭含金一般低于100g/t,金泥质量60~70%。解吸炭在排出解吸柱之前要先降温、泄压,并用清水将炭洗至中性,然后排出进行再生处理。

7、该系统具有经济上合理,技术上先进的特点,发展前景广阔,已在工业生产中广泛应地用。

各产品参数

解吸电解系统技术性能
型号适用规模操作参数
矿山规模(t/d)原矿品位(g/t)
GKJD-200<1502--8

工作温度:150±2

  解析液(Na0H)PH:≥13.5

解吸槽压强:0.5(Mpa)

 电解槽压强:0.45(Mpa)

GKJD-300150-3002--8
GKJD-500300-5002--8
GKJD-700
GKJD-1000500-10002--8
GKJD-1500
GKJD-20001000-20002--20
GKJD-2500
GKJD-3000
GKJD-35002000-30002--20
GKJD-4000
GKJD-5000
GKJD-80003000-50002--20
电加热技术性能
型号工作温度℃工作介质电热功率KW电压V重量kg备注
JDDR640NH4SCN2x338080树脂解吸
JDDR18981%NaOH+2%NaOH6x3380
JDDR24981%NaOH+2%NaOH8x3380147
JDDR36981%NaOH+2%NaOH6x6380
JDDR48981%NaOH+2%NaOH8x6380138
解吸柱技术性能
型号容积m3工作压力Pa工作温度℃                                             工作介质
φ300×20000.14常压95~98NaOH2%+NaOH1%溶液
φ450×20000.4常压95~98
φ500×25000.49常压95~98
φ500×30000.55常压95~98
φ500×37200.7常压95~98
φ518×38800.82常压95~98
φ600×3000(2500)0.85(0.71)常压95~98
φ600×43001.2常压95~98
φ700×30001.08常压95~98
φ700×3800(2800)1.585(1.08)常压95~98
φ800×40002常压95~98
φ900×42003常压95~98
热交换器技术性能
型号规格换热面积㎡工作压力Pa重量 (kg)
JDRJ0413φ400×13006.250.35325
JDRJ0417φ400×170080.35344
JDRJ0418φ400×180090.35490
JDRJ0618φ600×1800160.35868
JDRJ0830φ800×3000380.351495
金电解槽(正、反电解)技术性能
型号有效容积m3阴极板数阳极板数同极间距mm工作温度℃工作电压V电流A备注
DJC0.20.291010590~950~60~1000树脂解吸
DJC0.40.47810590~950~60~1000
DJC0.60.6111210590~950~60~1000
DJC0.80.8151610590~950~60~1000
DJC11202110590~950~60~1000
DJC08380.83824258065±51.5~3300~350


电解液储槽技术性能

型号

规格

过滤容积m3

重量 (kg)

备注

JDYC650

φ400×1300

0.22

126


JDYC900

φ900×900

0.57

229


JDYC1000

φ1000×1200

0.94

252


JDYC1200

φ1200×1200

1.36

308


JDYC1350

φ1350×1400

2

368


JDYC1500

φ1500×1500

2.65

558


JDYC2250

φ2250×1500

5.96

951


JDYC2

2280×1188×888

2

490

矩形

过滤器技术性能
型号过滤容积m3工作温度℃工作压力Pa重量 (kg)
JDG6002135≤0.5349
载金炭储槽技术性能
型号规格壁厚mm重量 (kg)
JDCC600φ600×10505104
JDCC900φ900×18055242
JDCC1000φ1000×20055334
JDCC1200φ1200×23905384
