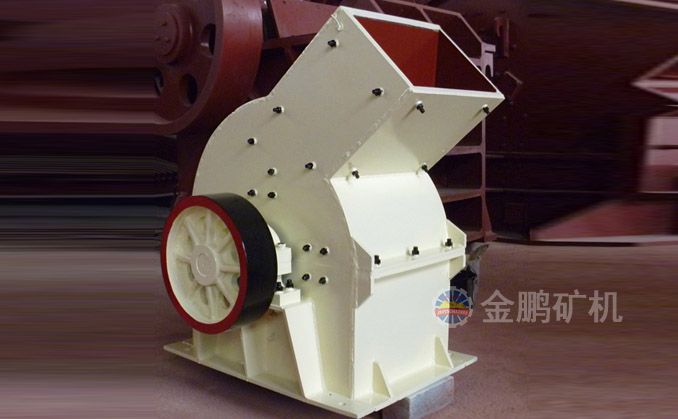

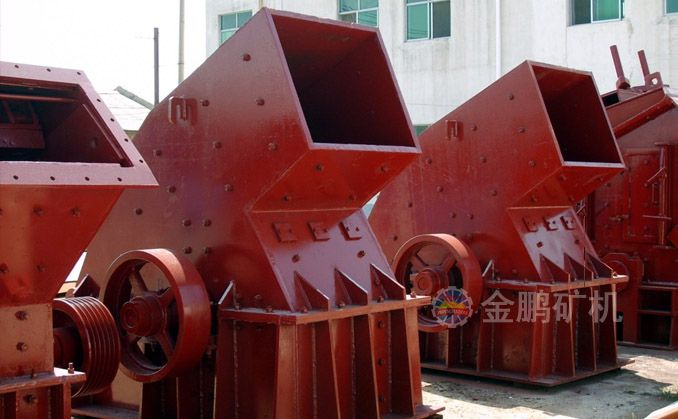

锤式破碎机

锤式破碎机主要用于中碎过程,其构造较为简单,主要由机体、顶盖、装有环锤的转子、筛板、筛板调整装置等组成。

全国24小时客服热线:400-6969-268

产品目录

产品结构

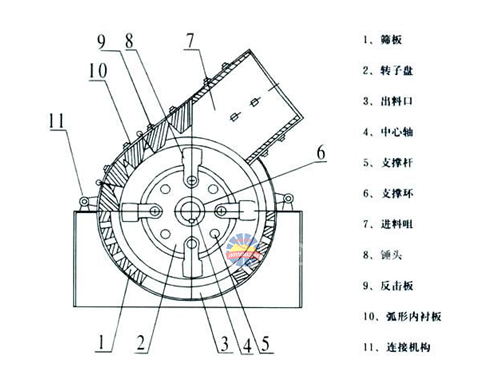

锤式破碎机主要用于中碎过程,其构造较为简单,主要由机体、顶盖、装有环锤的转子、筛板、筛板调整装置等组成。电动机在工作室通过弹性联轴器直接驱动转子。转子由主轴、端板、环锤等零部件组成,电动机带动转子做高速旋转从而达到破碎物料的作用,机体是由上下机壳、破碎板、筛板等部件组成,破碎板和筛板安装在托板上。衬板安装在机壳两侧的内壁上,可以防止机壳被磨损,破碎腔由破碎板、筛板、反击板和转子形成,蜗杆、涡轮、指针等组成调整装置。

产品工作原理

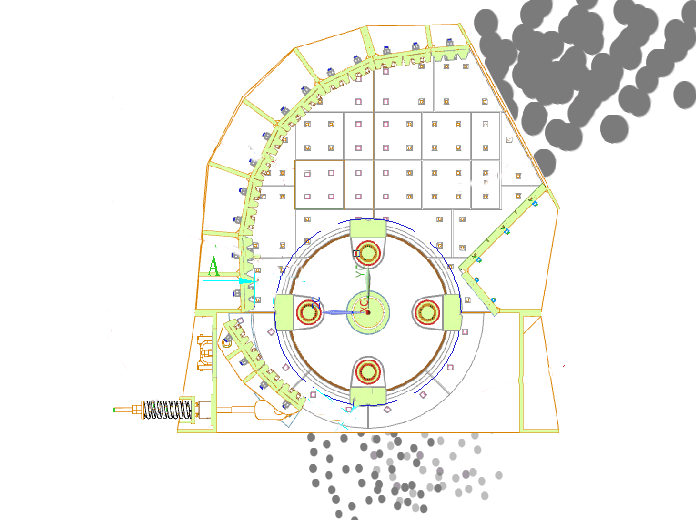

电动机带动转子在破碎腔内高速旋转,物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出,大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨,最后通过筛板排出机外。

产品优势

破碎比大(一般为10-25,高者达50),生产能力高,产品均匀,过分现象少,单位产品能耗低,结构简单,设备质量轻,操作维护容易等。

产品参数

锤式破碎机

型号

最大给料粒度mm

排矿口调节范围mm

处理能力t/h

电动功率KW

PC-375*300

100

3-15

1.5

5.5

PC-600*400

100

10-35

7-15

18.5

PC-800*600

200

10-35

15-26

45

新型锤式破碎机

型号

进料口(长*宽)

最大给料粒度mm

排矿口调节范围mm

处理能力

电动机

型号

功率

PCA-800*800

800*800

350

20-60

30-60

Y-225S-37KW-4

37

PCA-800*1000

800*1000

400

20-60

50-80

Y-250S-55KW-4

55

PCA-800*1200

800*1200

400

20-60

70-90

Y-280S-75KW-4

75

PCA-800*1800

800*1800

400

20-60

90-120

Y-315S-110KW-4

110

PCA-1000*1000

1000*1000

500

20-80

70-100

Y-280S-75KW-4

75

PCA-1000*1250

1000*1250

500

20-80

80-120

Y-280S-90KW-4

90

PCA-1000*1500

1000*1500

500

20-80

120-160

Y-315S-110KW-4

110

PCA-1250*1500

1250*1500

600

20-100

140-180

Y-315S-132KW-4

132

PCA-1250*2000

1250*2000

600

20-100

160-220

Y-315S-160KW-4

160
