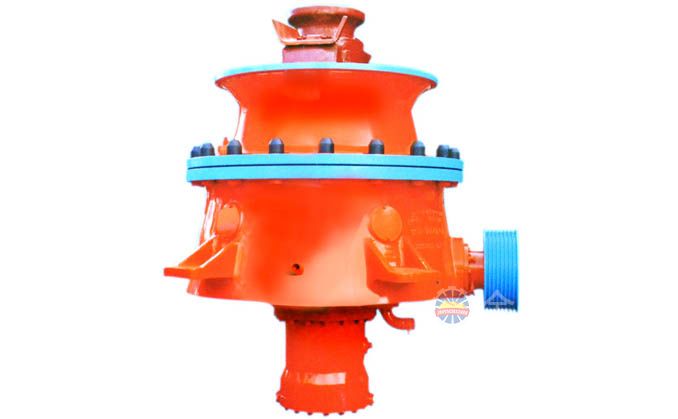

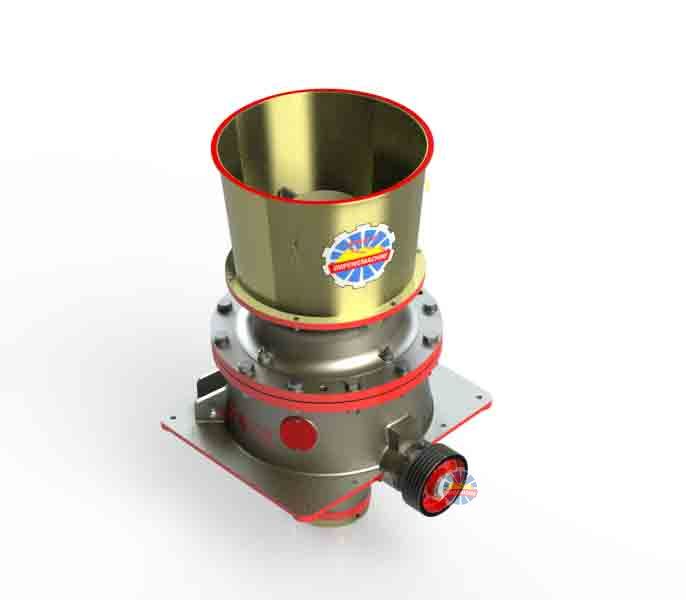

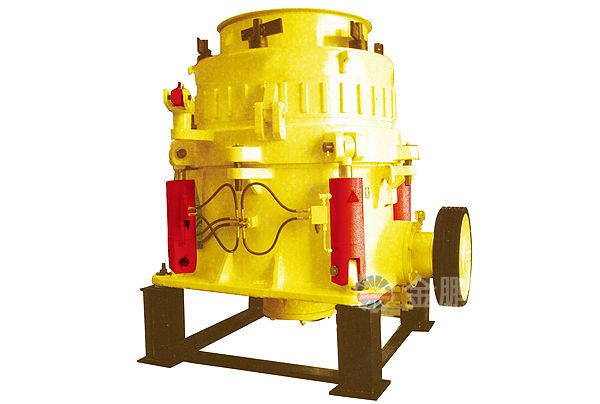

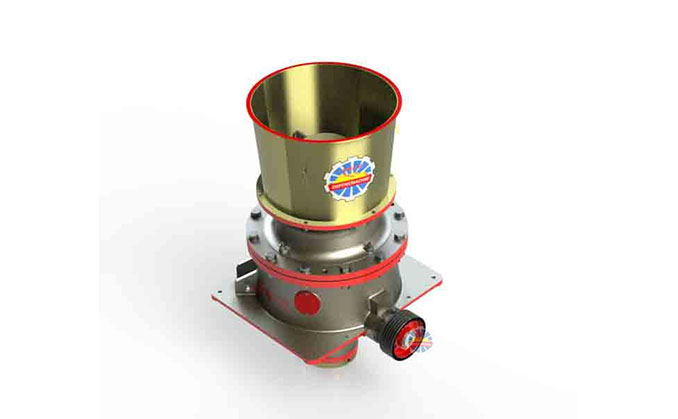

单缸液压圆锥破碎机

此款破碎机是我公司总结二十多年经验,广泛吸收美国、德国等先进破碎机技术,而自主研发和设计的新型高效破碎机。该圆锥破集机械、液压、电气、自动化和智能控制等技术于一体,代表着世界最先进的破碎机技术。

全国24小时客服热线:13791177802

产品目录

产品结构



产品工作原理

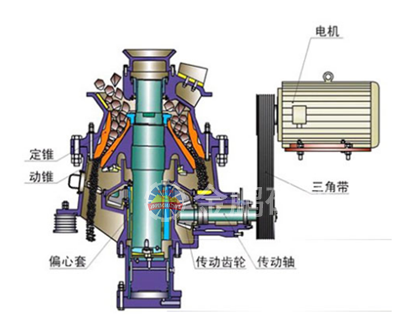

单缸圆锥破碎机工作时:电机带动破碎机的小齿轮,小齿轮带动大齿轮,大齿轮组件(大齿轮、大齿轮架、偏心钢套)带动偏心套组件(偏心缸套、偏心铜套)和主轴组件(主轴、内锥、内锥衬板)以理论垂直线为中心,在铜衬套内公转,主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候,偏心套组件“抱着”主轴组件和随大齿轮一同公转,当物料加入到破碎腔后,主轴总成(主轴、内锥)在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧,当破碎机内落入金属块等不可破碎物体时,单缸的动锥由底部液压活塞托起,起到排放口调整和过铁保护、反复起落排除堵矿的作用。

产品优势

1、液压调节排料口,结合人性化设计,调整排料口大小时采用液压方式调节,只需按钮控制,即省工又省事,并且可实现无极调整,调节可控性高。

2、单缸液压调节主轴、锥体整体升降达到调节排料口大小的目的,并解决了侧缸和上机架倾斜损坏主机的问题。 液压自动调节工作压力系统,破碎腔内有时会不可避免地进入超破碎压力物料,压力调节系统自动启动,进行卸压保护,排料口自动放大,让不可破碎物通过排料口排出机器,达到保护设备目的。

3、易损坏件更换快捷,为了节省易损件的更换时间,经过精心设计和加工,轧臼壁与锥体之间结合面贴合稳固、牢靠,不再灌充填补剂,省去了每次换件的剔除和填充,并且轧臼壁的安装牢靠,也省去了填充料的资金浪费。

4、液压工作压力低,整个设备的液压系统工作压力都较低(不属高压液力系统),对液压件及主机压力较小,液压系统更持久稳定,省去对液压系统的担心。

5、安装运输方便快捷,由于该机型设计先进、高效、其体积和重量都相对较小,对吊装、运输、换件、检修的要求较低。

产品参数

单缸液压圆锥破碎机(细碎型)
机型腔型 给料口最大给料粒度最小排料最大排料电机功率重量
冲程冲程冲程冲程冲程冲程
PYY100


1622
1622
906000
A1501201215
3937
B1301051011
3331
C1008579
3330
D403256
3129
PYY200


1825
1825
16010600
A2201801822
3530
B1501201519
3530
C8060912
3530
D403268
3530
PYY300


2532
2532
25015500
A2301902025
4540
B1501251720
4540
C80601013
4035
D403268
4035
PYY500


25324025324031522500
A230180222630504540
B150125192226484338
C10080121416403530
D504081012302520
机型冲程紧边排料口(mm)
81216202530354045
PYY1001635-4045-5555-6565-7575-8590-100105-115

2245-5055-6565-7575-9085-105100-125115-135

PYY2001865-7575-9085-105100-125135-150160-175170-190

25
90-110110-130125-155160-180185-210


PYY30025100-120110-135130-160150-180170-200200-230230-260250-290270-310
32110-135130-150160-200180-220200-250230-280260-310280-320300-340
PYY50025100-120120-150140-170160-190190-220220-250250-280280-310330-370
32
150-170170-200200-230250-270280-300310-340370-420430-500
40
180-200210-240250-280300-330330-380370-420430-500
单缸液压圆锥破碎机(中碎型)
机型腔型 给料口最大给料粒度最小排料最大排料

冲程冲程冲程冲程冲程冲程电机功率重量
PYYZ100


1622
1622
906000
A1501201215
3937
B1301051011
3331
C1008579
3330
D403256
3129
PYYZ200


1825
1825
16010600
A2201801822
3530
B1501201519
3530
C8060912
3530
D403268
3530
PYYZ300


2532
2532
25015500
A2301902025
4540
B1501251720
4540
C80601013
4035
D403268
4035
PYYZ500


25324025324031522500
A230180222630504540
B150125192226484338
C10080121416403530
D504081012302520
机型冲程紧边排料口(mm)
354045505560657075
PYYZ10016135-150145-160155-175165-185175-190180-205


22160-180170-200180-210190-220200-230205-230


PYYZ20018160-190180-210200-230230-250250-270270-300


25190-240210-260230-280260-310290-340310-370


PYYZ30025250-300290-340320-350350-380380-410410-440440-470

32340-390370-420400-440430-470470-500500-510530-540

PYYZ50025

300-350330-380370-420400-450430-480460-510500-550
32


500-550550-600600-650650-700700-750750-800
40


650-700700-750750-800525-875900-950950-1000
外形尺寸
机型ABCDE
PYY10013201120155021041620
PYY20016701320166726452061
PYY30018501660204628372210
PYY50022001700213331332531
PYYZ10013101480168624241704
PYYZ20016701530167726452061
PYYZ30018501660204628372210
PYYZ50022002400213336002531
