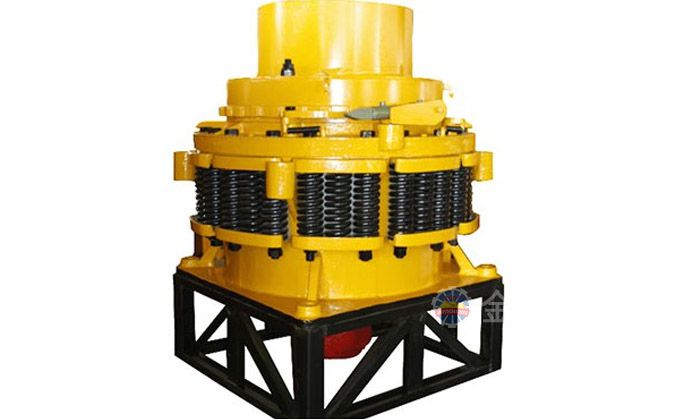

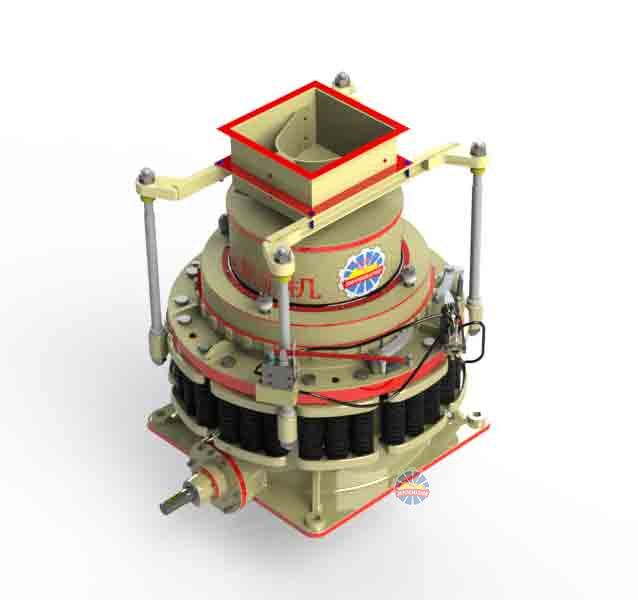

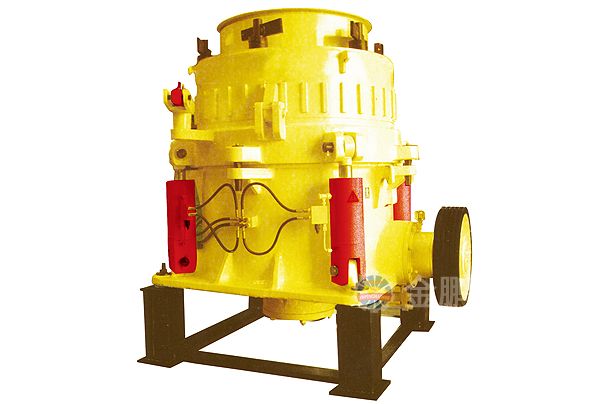

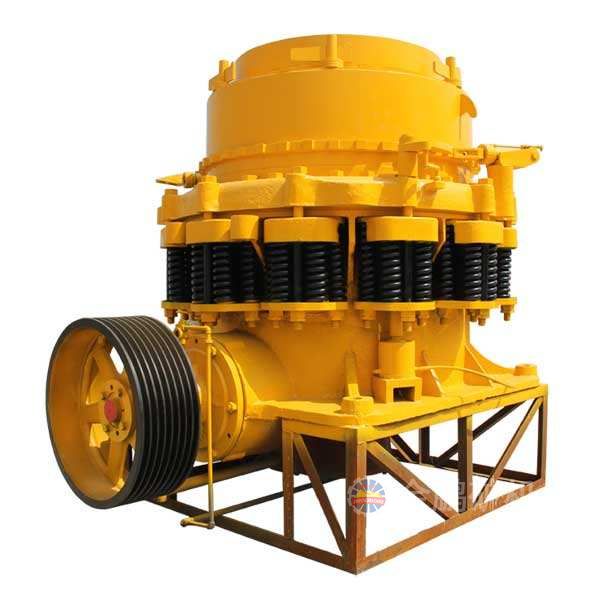

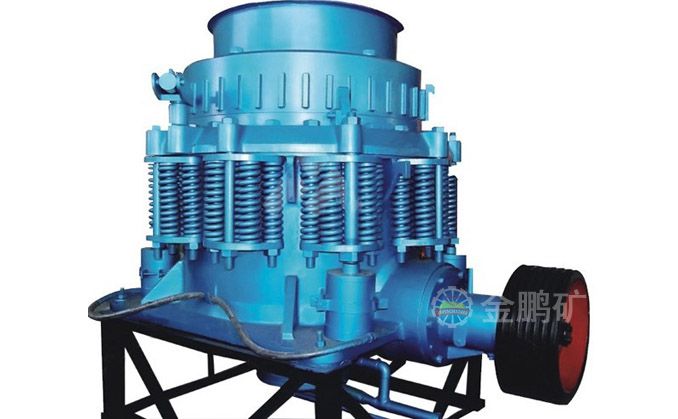

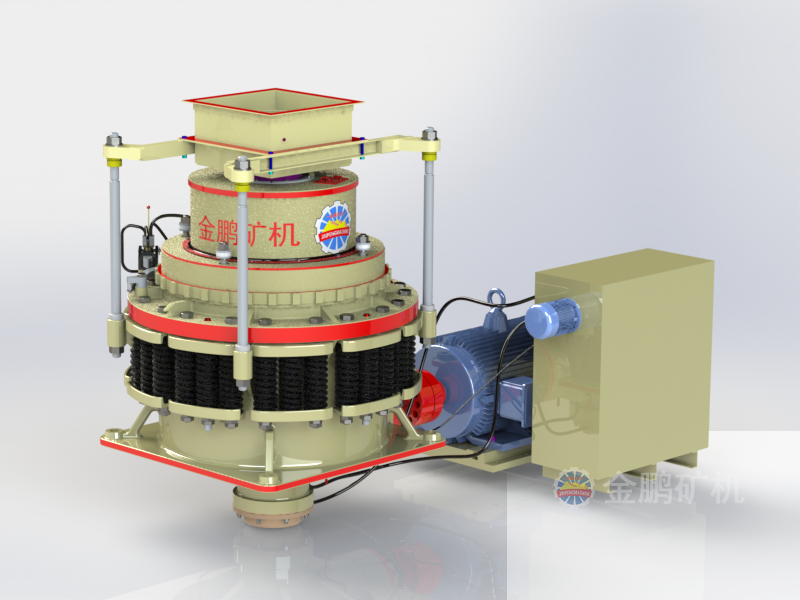

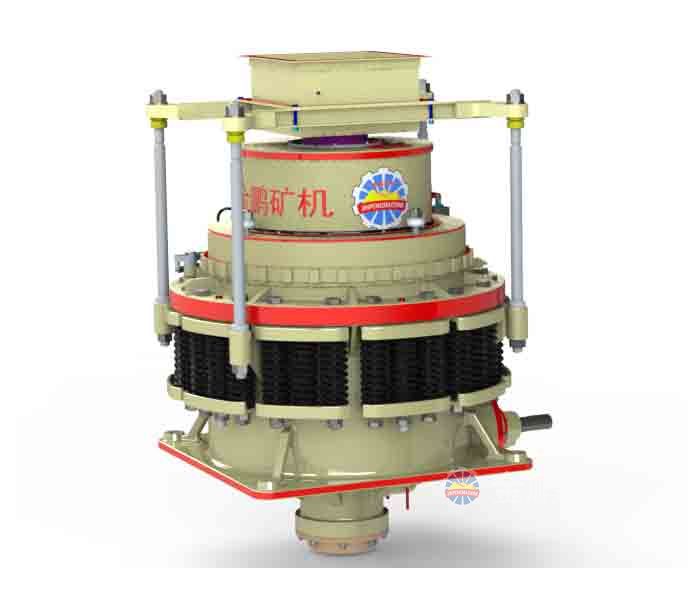

圆锥弹簧破碎机

一款中细碎破碎机设备,弹簧既是保险装置又影响破碎力。破碎腔形式是由矿石用途决定的:标准型适于中碎;中型适于中细碎;短头圆锥破碎机适于细碎。

全国24小时客服热线:13791177802

产品目录

产品结构

圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成。

产品工作原理

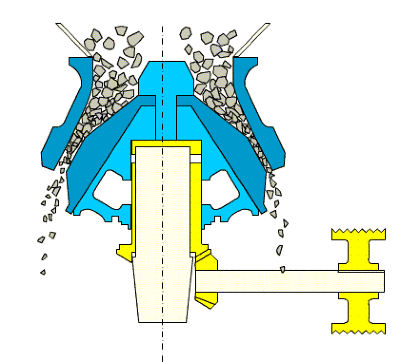

在圆锥破碎机的工作过程中,电动机通过传动装置带动偏心套旋转,动锥在偏心轴套的迫动下做旋转摆动,动锥靠近静锥的区段即成为破碎腔,物料受到动锥和静锥的多次挤压和撞击而破碎。动锥离开该区段时,该处已破碎至要求粒度的物料在自身重力作用下下落,从锥底排出。



产品优势

1.动锥连续转动,物料的破碎过程和卸料过程沿工作表面交替连续进行,生产率高;
2.物料夹在两锥体之间,受到挤压、弯曲和剪切作用,破碎较容易,动力消耗较低;
3.产品料度较均匀,呈立方体形状,动锥工作表面的磨损也较均匀;
4.动锥和定锥都是正置,动锥摆动时,在破碎腔出料口附近,动锥与定锥之间有一段间隙相等的平行带,使成品料度均匀,进料口尺寸不大,能够处理的都是经过初次破碎的物料;
5.本系列圆锥破碎机采用干油或者水两种密封方式,使灰尘杂质无法进人机体内,从而保证了润滑油的清洁,延长了滑动轴承、推力球轴承的使用寿命,使得机器运转可靠。

产品参数

类型

型号

破碎锥直径mm

进料口mm

最大进料粒度mm

排料口调节范围mm

主电机功率

偏心套转速r/min

生产能力t/h

重量kg

标准

PYB-600

600

75

65

12-25

30

396

40

5600

PYB-900

900

135

110

15-50

55

330

50-90

10800

PYB-1200

1200

170

145

20-50

110

300

110-168

25000

PYB-1750

1750

250

215

25-60

155

245

280-480

50500

PYB-2000

2000

350

300

30-60

280

220

100-500

84000

中型

PYZ-900

900

70

60

8-20

55

330

20-65

9600

PYZ-1200

1200

115

100

8-25

110

300

42-135

25000

PYZ-1750

1750

215

180

10-30

115

245

175-320

51000

PYZ-2200

2200

275

230

10-30

280

220

200-580

84000

短头

PYD-600

600

40

35

3-13

30

396

12-23

5500

PYD-900

900

50

40

3-13

55

300

15-50

9700

PYD-1200

1200

60

50

3-15

110

300

18-105

25300

PYD-1750

1750

100

85

3-15

155

245

75-230

50500

PYD-2200

2200

300

100

3-15

280

220

125-350

85000

超细碎

PP-600

600


<=30

3-13

22


10-20

5874

PP-900

900


<=38

3-13

75


10-75

10700

PP-1200

1200


<=38

3-13

160


15-95

26500
